Nipplo esagonale filettato/avvitato
Una società certificata ISO, Liaocheng Shenghao Metal Products Co., LTD.è un esportatore, grossista e fornitore leader di nippli esagonali filettati/avvitati.Per produrre questi raccordi vengono utilizzate materie prime di alta qualità insieme ad attrezzature moderne.I nippli esagonali filettati in acciaio inossidabile vengono utilizzati per collegare un tubo con estremità diritta o un tubo flessibile.Sono testati e verificati e hanno dimostrato di avere accuratezza dimensionale, durata e precisione.Questi nippli esagonali filettati ANSI B16.11 sono disponibili in varie versioniforme, dimensioni, spessore e specifiche secondo le esigenze dei clienti.Sono facili da installare e sono resistenti alla corrosione.Essomostra finiture impeccabili e prestazioni superiori. Liaocheng Shenghao Metal Products Co., LTD. investe in materie prime di alta qualità e tecnologie moderne che li aiutano a offrire il giusto tipo di prodotti ai clienti e garantire così la massima soddisfazione.Questi raccordi sono creati sotto l'esperienza di professionisti.
Nipplo esagonale filettato standard
| Dimensioni | ASME 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799 |
| Misurare | DA 1/8″ NB A 4″ NB |
| Classe | 3000 LIBBRE, 6000 LIBBRE, 9000 LIBBRE |
| Tipo | Filettati (S/W) e VITE (SCRD) – NPT, BSP, BSPT |
| Modulo | Nipplo esagonale filettato |
| Servizi a valore aggiunto: | Zincatura a caldo, rivestimento epossidico e FBE, elettrolucidatura, sabbiatura, filettatura, saldatura |
| Gradi di produzione: | Acciaio inossidabile, acciaio legato, duplex, leghe di nichel, acciaio a bassa temperatura, acciaio al carbonio, cupro-nichel |
Dimensioni standard del nipplo esagonale filettato ASME B16.11
| COME ME: | ASME 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799 |
| DIN: | DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 |
| IT: | EN10253-1, EN10253-2 |
Materiale del nipplo esagonale filettato ASME B16.11
Nipplo esagonale filettato forgiato in acciaio inossidabile ASME B16.11:
ASTM A182 F304, F304L, F306, F316L, F304H, F309S, F309H, F310S, F310H, F316TI, F316H, F316LN, F317, F317L, F321, F321H, F11, F22, F91, F347, F347H, F904L, ASTM A312/A403 TP304, TP304L, TP316, TP316L
Nipplo esagonale filettato forgiato forgiato ASME B16.11 in acciaio duplex e super duplex:
ASTM A 182 – F 51, F53, F55 S 31803, S 32205, S 32550, S 32750, S 32760, S 32950.
Nipplo di riduzione filettato forgiato ASME B16.11 in acciaio al carbonio:
ASTM/ ASME A 105, ASTM/ ASME A 350 LF 2, ASTM/ ASME A 53 GR.A e B, ASTM A 106 GR.A, B e C. API 5L GR.B, API 5L X 42, X 46, X 52, X 60, X 65 e X 70. ASTM/ASME A 691 GR A, B e C
Nipplo esagonale filettato forgiato in acciaio legato ASME B16.11:
ASTM / ASME A 182, ASTM / ASME A 335, ASTM / ASME A 234 GR P 1, P 5, P 9, P 11, P 12, P 22, P 23, P 91, ASTM / ASME A 691 GR 1 CR , 1 1/4 CR, 2 1/4 CR, 5 CR, 9CR, 91
Nipplo riduttore filettato forgiato in acciaio legato al rame ASME B16.11: ASTM / ASME SB 111 UNS NO.C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600 C 71500, ASTM / ASME SB 466 UNS NO.C 70600 ( CU -NI- 90/10) , C 71500 ( CU -NI- 70/30)
Nipplo di riduzione ASME B16.11 filettato forgiato in lega di nichel:
ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (LEGA 20/20 CB 3), UNS 8825 INCONEL (825) , UNS 6600 (INCONEL 600 ) , UNS 6601 (INCONEL 601) , UNS 6625 (INCONEL 625) , UNS 10276 (HASTELLOY C 276)

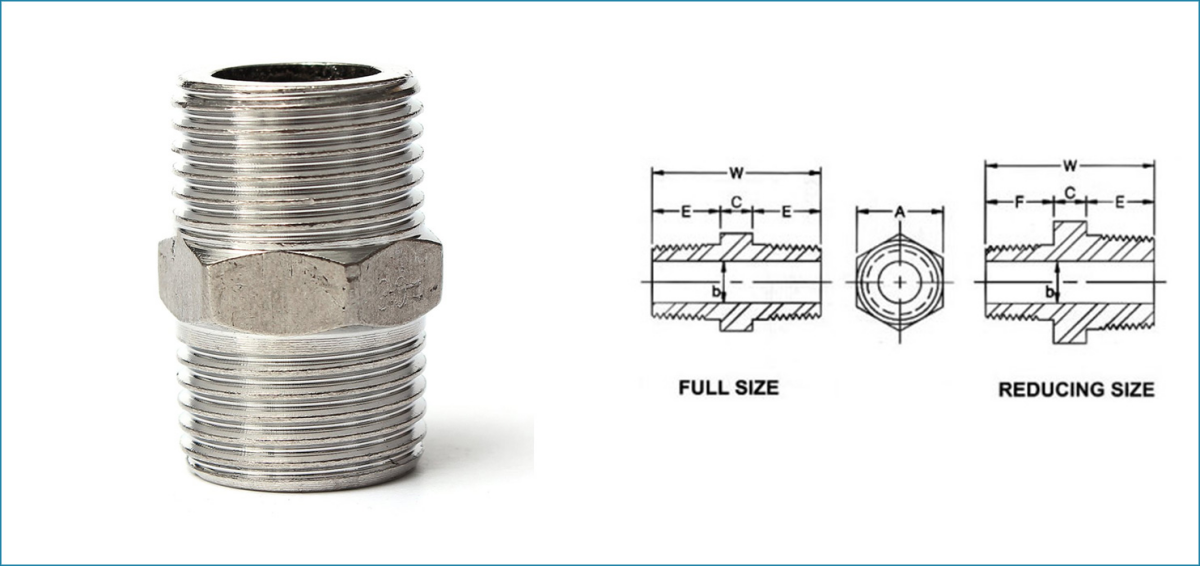

Dimensioni del nipplo ridotto filettato

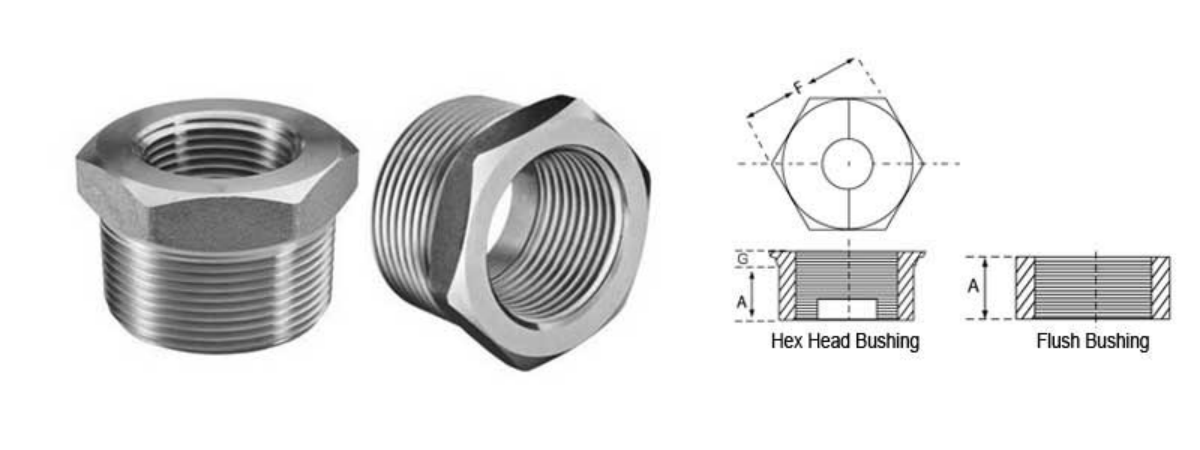

DIMENSIONI BOCCOLA FILETTATA ANSI/ASME B16.11
Dimensioni della boccola di riduzione filettata
| DIMENSIONI BOCCOLA FILETTATA (BS 3799) (In mm) | ||||
| Nominale | Lunghezza | |||
| Tappi e boccole esagonali | ||||
| Larghezza appartamenti | Altezza esadecimale (min.) | |||
| Boccola | Tappo | |||
| 1/8" | 9.7 | 11.2 | – | 6.4 |
| 1/4" | 11.2 | 15.7 | 3.0 | 6.4 |
| 3/8" | 12.7 | 17.5 | 4.1 | 7.9 |
| 1/2" | 14.2 | 22.4 | 4.8 | 7.9 |
| 3/4" | 15.7 | 26.9 | 5.6 | 9.7 |
| 1" | 19.1 | 35.1 | 6.4 | 9.7 |
| 1-1/4" | 20.6 | 44.5 | 7.1 | 14.2 |
| 1-1/2" | 20.6 | 50,8 | 7.9 | 15.7 |
| 2" | 22.4 | 63,5 | 8.6 | 17.5 |
| 2-2/2" | 26.9 | 76.2 | 9.7 | 19.1 |
| 3" | 28.4 | 88,9 | 10.4 | 20.6 |
| 4" | 31.8 | 117.3 | 12.7 | 25.4 |

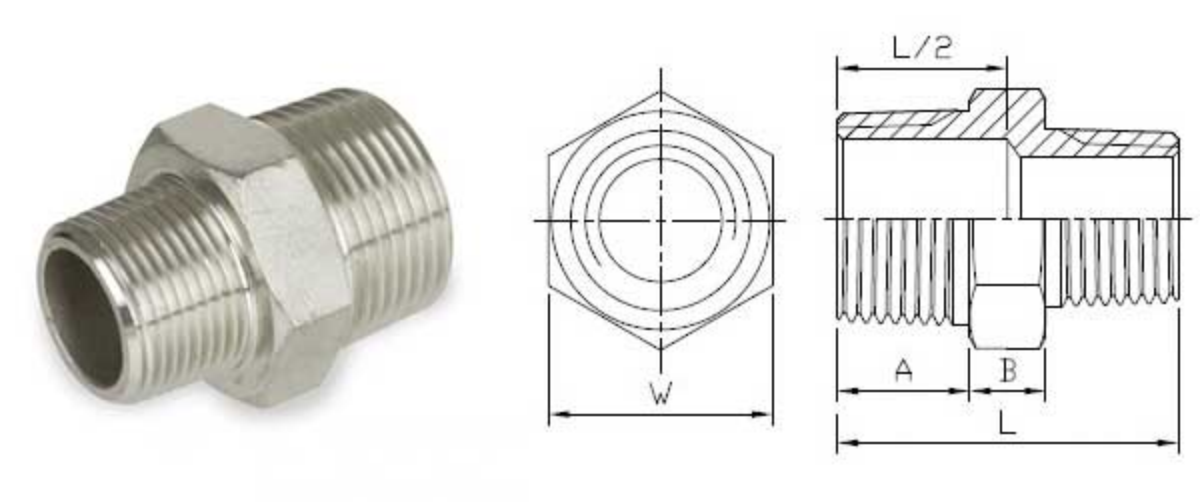

Dimensioni della boccola a testa esagonale filettata
Modello standard Modello economico
| Modello standard | Modello economico | ||||||||||||||||||
| MISURARE | A | B | L | W | MISURARE | A | B | L | W | ||||||||||
| mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | mm | in | ||||
| 1/4″ | 1/8" | 13 | 0,51 | 6 | 0,24 | 31 | 1.22 | 15.1 | 0,59 | 1/4″ | 1/8" | 11 | 0,43 | 6 | 0,24 | 29 | 1.14 | 15 | 0,59 |
| 3/8" | 1/8" | 14 | 0,55 | 7 | 0,28 | 34 | 1.34 | 18.6 | 0,73 | 3/8" | 1/8" | 12 | 0,47 | 7 | 0,28 | 31 | 1.22 | 18 | 0,71 |
| 1/4″ | 14 | 0,55 | 7 | 0,28 | 34 | 1.34 | 18.6 | 0,73 | 1/4″ | 12 | 0,47 | 7 | 0,28 | 32 | 1.26 | 18 | 0,71 | ||
| 1/2″ | 1/8" | 16.5 | 0,65 | 8 | 0,31 | 36,5 | 1.44 | 23 | 0,91 | 1/2″ | 1/8" | 14 | 0,55 | 7 | 0,28 | 34 | 1.34 | 23 | 0,91 |
| 1/4″ | 16.5 | 0,65 | 8 | 0,31 | 36,5 | 1.44 | 23 | 0,91 | 1/4″ | 14 | 0,55 | 7 | 0,28 | 35 | 1.38 | 23 | 0,91 | ||
| 3/8" | 16.5 | 0,65 | 8 | 0,31 | 36,5 | 1.44 | 23 | 0,91 | 3/8" | 14 | 0,55 | 7 | 0,28 | 36 | 1.42 | 23 | 0,91 | ||
| 3/4″ | 1/8" | 16 | 0,63 | 8 | 0,31 | 40 | 1.57 | 29 | 1.14 | 3/4″ | 1/8" | 14 | 0,55 | 7 | 0,28 | 34 | 1.34 | 29 | 1.14 |
| 1/4″ | 16 | 0,63 | 8 | 0,31 | 40 | 1.57 | 29 | 1.14 | 1/4″ | 14 | 0,55 | 7 | 0,28 | 35 | 1.38 | 29 | 1.14 | ||
| 3/8" | 17 | 0,67 | 8 | 0,31 | 41 | 1.61 | 28.5 | 1.12 | 3/8" | 14 | 0,55 | 7 | 0,28 | 36 | 1.42 | 29 | 1.14 | ||
| 1/2″ | 17 | 0,67 | 8 | 0,31 | 41,5 | 1.63 | 28.5 | 1.12 | 1/2″ | 14 | 0,55 | 7 | 0,28 | 39 | 1.54 | 29 | 1.14 | ||
| 1″ | 1/4″ | 20 | 0,79 | 9 | 0,35 | 41 | 1.61 | 35.4 | 1.39 | 1″ | 1/4″ | 17.5 | 0,69 | 9 | 0,35 | 41 | 1.61 | 35 | 1.38 |
| 3/8" | 20 | 0,79 | 9 | 0,35 | 42,5 | 1.67 | 35.4 | 1.39 | 3/8" | 17.5 | 0,69 | 9 | 0,35 | 42 | 1,65 | 35 | 1.38 | ||
| 1/2″ | 20 | 0,79 | 9 | 0,35 | 45 | 1,77 | 35.4 | 1.39 | 1/2″ | 17.5 | 0,69 | 9 | 0,35 | 45 | 1,77 | 35 | 1.38 | ||
| 3/4″ | 20 | 0,79 | 9 | 0,35 | 45 | 1,77 | 35.4 | 1.39 | 3/4″ | 17.5 | 0,69 | 9 | 0,35 | 45 | 1,77 | 35 | 1.38 | ||
| 1-1/4″ | 1/4″ | 21 | 0,83 | 10 | 0,39 | 42 | 1,65 | 44.5 | 1,75 | 1-1/4″ | 1/4″ | 18 | 0,71 | 10 | 0,39 | 42 | 1,65 | 45 | 1,77 |
| 3/8" | 21 | 0,83 | 10 | 0,39 | 47 | 1,85 | 44.5 | 1,75 | 3/8" | 18 | 0,71 | 10 | 0,39 | 43 | 1,69 | 45 | 1,77 | ||
| 1/2″ | 21 | 0,83 | 10 | 0,39 | 49 | 1.93 | 44.5 | 1,75 | 1/2″ | 18 | 0,71 | 10 | 0,39 | 46 | 1.81 | 45 | 1,77 | ||
| 3/4″ | 21 | 0,83 | 10 | 0,39 | 49 | 1.93 | 44.5 | 1,75 | 3/4″ | 18 | 0,71 | 10 | 0,39 | 46 | 1.81 | 45 | 1,77 | ||
| 1″ | 22 | 0,87 | 10 | 0,39 | 52 | 2.05 | 44.5 | 1,75 | 1″ | 18 | 0,71 | 10 | 0,39 | 50 | 1,97 | 45 | 1,77 | ||
| 1-1/2″ | 1/4″ | 20 | 0,79 | 10.5 | 0,41 | 42,5 | 1,65 | 51 | 2.01 | 1-1/2″ | 1/4″ | 18.5 | 0,73 | 10.5 | 0,41 | 42,5 | 1.67 | 50 | 1,97 |
| 3/8" | 21 | 0,83 | 10 | 0,39 | 47 | 1,85 | 50 | 1,97 | 3/8" | 18.5 | 0,73 | 10.5 | 0,41 | 43,5 | 1.71 | 50 | 1,97 | ||
| 1/2″ | 21 | 0,83 | 10 | 0,39 | 49 | 1.93 | 50 | 1,97 | 1/2″ | 18.5 | 0,73 | 10.5 | 0,41 | 46,5 | 1.83 | 50 | 1,97 | ||
| 3/4″ | 21 | 0,83 | 10 | 0,39 | 49 | 1.93 | 50 | 1,97 | 3/4″ | 18.5 | 0,73 | 10.5 | 0,41 | 46,5 | 1.83 | 50 | 1,97 | ||
| 1″ | 21.5 | 0,85 | 11 | 0,39 | 52,5 | 2.07 | 50 | 1,97 | 1″ | 18.5 | 0,73 | 10.5 | 0,41 | 50,5 | 1,99 | 50 | 1,97 | ||
| 1-1/4″ | 22 | 0,87 | 11 | 0,43 | 55 | 2.17 | 51 | 2.01 | 1-1/4″ | 18.5 | 0,73 | 10.5 | 0,41 | 50,5 | 1,99 | 50 | 1,97 | ||
| 2″ | 3/8" | 23 | 0,91 | 11 | 0,43 | 52 | 2.05 | 61,5 | 2.42 | 2″ | 3/8" | 20 | 0,79 | 11 | 0,43 | 45 | 1,77 | 62 | 2.44 |
| 1/2″ | 23 | 0,91 | 11 | 0,43 | 52 | 2.05 | 61,5 | 2.42 | 1/2″ | 20 | 0,79 | 11 | 0,43 | 48 | 1,89 | 62 | 2.44 | ||
| 3/4″ | 23 | 0,91 | 11 | 0,43 | 41,5 | 1.63 | 61,5 | 2.42 | 3/4″ | 20 | 0,79 | 11 | 0,43 | 48 | 1,89 | 62 | 2.44 | ||
| 1″ | 23 | 0,91 | 11 | 0,43 | 53,5 | 2.11 | 61,5 | 2.42 | 1″ | 20 | 0,79 | 11 | 0,43 | 52 | 2.05 | 62 | 2.44 | ||
| 1-1/4″ | 23 | 0,91 | 11 | 0,43 | 56 | 2.2 | 61,5 | 2.42 | 1-1/4″ | 20 | 0,79 | 11 | 0,43 | 52 | 2.05 | 62 | 2.44 | ||
| 1-1/2″ | 23 | 0,91 | 11 | 0,43 | 55,5 | 2.19 | 61,5 | 2.42 | 1-1/2″ | 20 | 0,79 | 11 | 0,43 | 52 | 2.05 | 62 | 2.44 | ||
| 2-1/2″ | 3/4″ | 27.5 | 1.08 | 13 | 0,51 | 64 | 2.52 | 78 | 3.07 | 2-1/2″ | 3/4″ | 22.5 | 0,89 | 13 | 0,51 | 52,5 | 2.07 | 78 | 3.07 |
| 1″ | 27.5 | 1.08 | 13 | 0,51 | 63,5 | 2.5 | 78 | 3.07 | 1″ | 22.5 | 0,89 | 13 | 0,51 | 56,5 | 2.22 | 78 | 3.07 | ||
| 1-1/4″ | 27.5 | 1.08 | 13 | 0,51 | 63,5 | 2.5 | 78 | 3.07 | 1-1/4″ | 22.5 | 0,89 | 13 | 0,51 | 56,5 | 2.22 | 78 | 3.07 | ||
| 1-1/2″ | 27.5 | 1.08 | 13 | 0,51 | 63,5 | 2.5 | 78 | 3.07 | 1-1/2″ | 22.5 | 0,89 | 13 | 0,51 | 56,5 | 2.22 | 78 | 3.07 | ||
| 2″ | 27.5 | 1.08 | 13 | 0,51 | 65,5 | 2.58 | 78 | 3.07 | 2″ | 22.5 | 0,89 | 13 | 0,51 | 57,5 | 2.26 | 78 | 3.07 | ||
| 3″ | 1-1/2″ | 28 | 1.1 | 15 | 0,59 | 68 | 2.68 | 92 | 3.62 | 3″ | 1-1/2″ | 25 | 0,98 | 15 | 0,59 | 61 | 2.4 | 91 | 3.58 |
| 2″ | 28 | 1.1 | 15 | 0,59 | 68,5 | 2.7 | 93 | 3.66 | 2″ | 25 | 0,98 | 15 | 0,59 | 62 | 2.44 | 91 | 3.58 | ||
| 2-1/2″ | 28.5 | 1.12 | 15 | 0,59 | 71 | 2.8 | 92 | 3.62 | 2-1/2″ | 25 | 0,98 | 15 | 0,59 | 64,5 | 2.54 | 91 | 3.58 | ||
| 4″ | 2″ | 30 | 1.18 | 15 | 0,59 | 75 | 2,95 | 117 | 4.61 | 4″ | 2″ | 27 | 1.06 | 15 | 0,59 | 64 | 2.52 | 117 | 4.61 |
| 2-1/2″ | 30 | 1.18 | 15 | 0,59 | 75 | 2,95 | 117 | 4.61 | 2-1/2″ | 27 | 1.06 | 15 | 0,59 | 66,5 | 2.62 | 117 | 4.61 | ||
| 3″ | 30 | 1.18 | 15 | 0,59 | 75 | 2,95 | 117 | 4.61 | 3″ | 27 | 1.06 | 15 | 0,59 | 69 | 2.72 | 117 | 4.61 | ||
| Tolleranza: +0,5 mm (1/8″~2″) | Tolleranza: +0,5 mm (1/8″~2″) | ||||||||||||||||||
| +0,8 mm(2-1/2″~4″) | |||||||||||||||||||
