Unione filettata/avvitata
Liaocheng Shenghao Prodotti metallici Co., LTD.è un produttore, distributore ed esportatore di raccordi filettati/avvitati.È un'azienda innovativa che ha ricevuto la certificazione ISO e garantisce inoltre la completa soddisfazione del cliente.L'unione avvitata in acciaio inossidabile è avvitatadesign congiunto e si compone di tre pezzi interconnessi.È progettato per consentire la disconnessione facile, rapida e comoda dei tubi per la manutenzione o la sostituzione della struttura.Vengono utilizzati principalmente per scopi di manutenzione e installazione.Un'unione ANSI B16.11 filettata forgiata fornisce una semplice transizione dado che consente unfacile rilascio in qualsiasi momento.Questi raccordi vengono utilizzati in ambienti a bassa pressione dove è spesso richiesto lo smontaggio di un tubo.Questi raccordi filettati ASME B16.11 vengono utilizzati per unire tubi o tubi di diverse dimensioni.Gli accessori sopra menzionati vengono forniti ai clienti in conformità con gli standard internazionali especifiche.Questi raccordi sono realizzati da Liaocheng Shenghao Metal Products Co., LTD.sotto la competenza di professionisti.Per la produzione di raccordi filettati/avvitati vengono utilizzate attrezzature moderne.

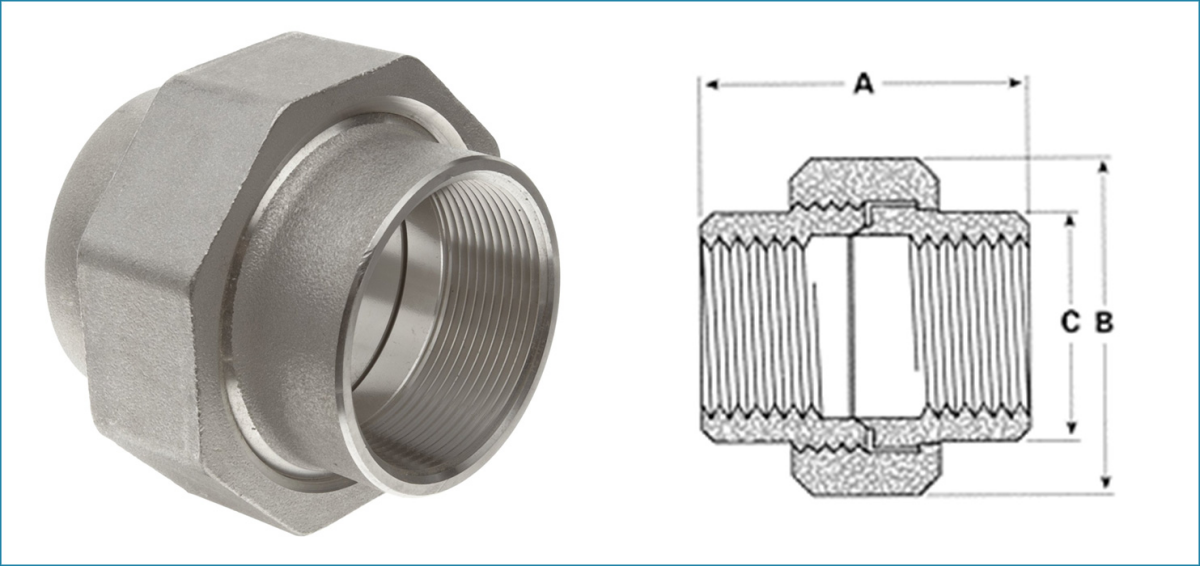

ANSI/ASME B16.11 Bocchettone filettato standard
| Dimensioni | ASME 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799 |
| Misurare | DA 1/8″ NB A 4″ NB |
| Classe | 3000 LIBBRE, 6000 LIBBRE, 9000 LIBBRE |
| Tipo | Filettati (S/W) e VITE (SCRD) – NPT, BSP, BSPT |
| Modulo | Unione filettata, unione per tubi filettati |
| Servizi a valore aggiunto: | Zincatura a caldo, rivestimento epossidico e FBE, elettrolucidatura, sabbiatura, filettatura, saldatura |
| Gradi di produzione: | Acciaio inossidabile, acciaio legato, duplex, leghe di nichel, acciaio a bassa temperatura, acciaio al carbonio, cupro-nichel |
ASME B16.11 Dimensioni unione Standard
| COME ME: | ASME 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799 |
| DIN: | DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 |
| IT: | EN10253-1, EN10253-2 |
Materiale del raccordo per tubi filettati ASME B16.11
Unione filettata forgiata in acciaio inossidabile ASME B16.11:
ASTM A182 F304, F304L, F306, F316L, F304H, F309S, F309H, F310S, F310H, F316TI, F316H, F316LN, F317, F317L, F321, F321H, F11, F22, F91, F347, F347H, F904L, ASTM A312/A403 TP304, TP304L, TP316, TP316L
Unione filettata forgiata in acciaio duplex e super duplex ASME B16.11:
ASTM A 182 – F 51, F53, F55 S 31803, S 32205, S 32550, S 32750, S 32760, S 32950.
Unione filettata forgiata ASME B16.11 in acciaio al carbonio:
ASTM/ ASME A 105, ASTM/ ASME A 350 LF 2, ASTM/ ASME A 53 GR.A e B, ASTM A 106 GR.A, B e C. API 5L GR.B, API 5L X 42, X 46, X 52, X 60, X 65 e X 70. ASTM/ASME A 691 GR A, B e C
Raccordo per tubi filettati forgiati in acciaio legato ASME B16.11:
ASTM / ASME A 182, ASTM / ASME A 335, ASTM / ASME A 234 GR P 1, P 5, P 9, P 11, P 12, P 22, P 23, P 91, ASTM / ASME A 691 GR 1 CR , 1 1/4 CR, 2 1/4 CR, 5 CR, 9CR, 91
ASME B16.11 Unione di riduzione filettata forgiata in acciaio legato al rame: ASTM / ASME SB 111 UNS NO.C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600 C 71500, ASTM / ASME SB 466 UNS NO.C 70600 ( CU -NI- 90/10) , C 71500 ( CU -NI- 70/30)
Unione ASME B16.11 filettata forgiata in lega di nichel:
ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (LEGA 20/20 CB 3), UNS 8825 INCONEL (825) , UNS 6600 (INCONEL 600 ) , UNS 6601 (INCONEL 601) , UNS 6625 (INCONEL 625) , UNS 10276 (HASTELLOY C 276)
DIMENSIONI RACCORDO FILETTATO ANSI/ASME B16.11

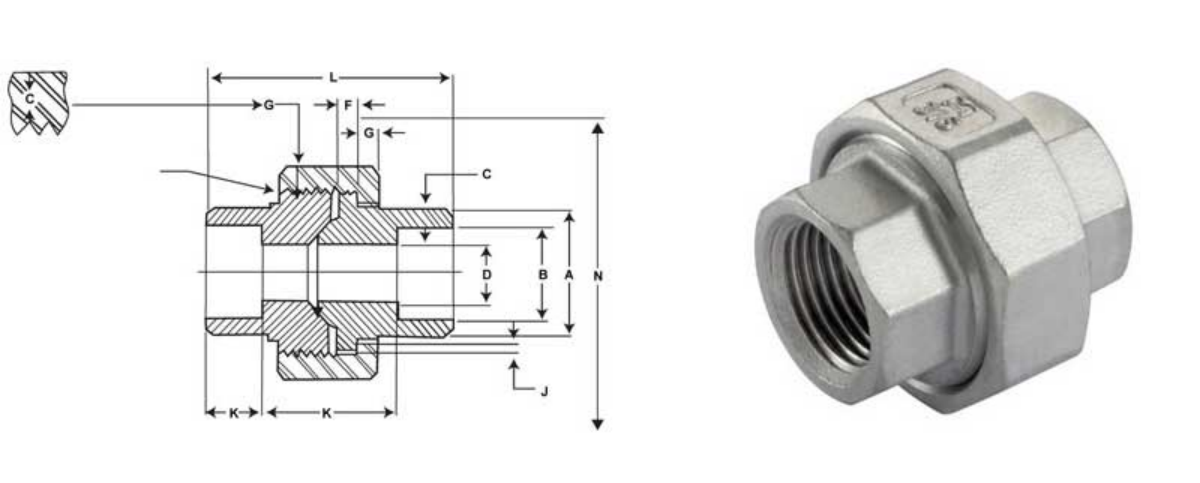

Dimensioni del bocchettone filettato
| DIMENSIONI RACCORDO FILETTATO (BS3799) (in mm) | ||||||||||||
| NominativoDimensioni del tubo | Estremità del tubo min | Diametro foro presa | Presa a muro min. | Foro della via dell'acqua | Lunghezza di posa | Flangia maschio min. | Dado min. | Discussioni per 25,4 max | Cuscinetto minimo | Profondità della presa min. | Lunghezza AssemblaggioNominale | Cancella assemblaggio.Noce |
|
| A | B | C | D | E | F | G | H | J | K | L | N |
| 1/8 | 21.8 | 10.92 | 3.17 | 6.83 | 22.4 | 3.17 | 3.17 | 16 | 1.24 | 9.6 | 41.1 | 49.0 |
| ¼ | 21.8 | 14.22 | 3.30 | 9,85 | 22.4 | 3.17 | 3.17 | 19 | 1.24 | 9.6 | 41.4 | 49.0 |
| 3/8 | 25.9 | 17.78 | 3.48 | 13.92 | 26.9 | 3.43 | 3.43 | 14 | 1.37 | 9.6 | 46.0 | 55,0 |
| ½ | 31.2 | 21.84 | 4.06 | 17.47 | 26.9 | 3.68 | 3.68 | 14 | 1,50 | 9.6 | 49.0 | 57.0 |
| ¾ | 37.1 | 27.18 | 4.27 | 21.79 | 31.8 | 4.06 | 4.06 | 11 | 1,68 | 12.7 | 56.9 | 67.0 |
| 1 | 45,5 | 34.04 | 4,95 | 28.14 | 34.3 | 4.57 | 4.44 | 11 | 1,85 | 12.7 | 62.0 | 79.0 |
| 11/4 | 54.9 | 42.67 | 5.28 | 35,76 | 40.6 | 5.33 | 5.21 | 11 | 2.13 | 12.7 | 71.1 | 94.0 |
| 11/2 | 61,5 | 48.77 | 5.54 | 41.61 | 42.2 | 5.84 | 5.59 | 10 | 2.31 | 12.7 | 75,5 | 111.0 |
| 2 | 75.2 | 61.47 | 6.05 | 52.53 | 45.3 | 6,60 | 6.35 | 10 | 2.69 | 15.8 | 86.1 | 132.0 |
| 21/2 | 91,7 | 74.17 | 7.65 | 64.72 | 61.7 | 7.49 | 7.11 | 8 | 3.07 | 15.8 | 102.4 | 148.0 |
| 3 | 109.2 | 90.17 | 8.31 | 77,67 | 63,8 | 8.25 | 8.00 | 8 | 3.53 | 15.8 | 109.0 | |
Applicazione di unione filettata/avvitata forgiata
I raccordi filettati ASME B16.11 sono noti per offrire prestazioni eccezionali e sono generalmente sviluppati per
soddisfare le richieste.Forniamo un'ampia gamma di raccordi filettati forgiati attraverso una rete mondiale di filiali di stoccaggio.Questa unione filettata forgiata viene utilizzata in vari settori come:
L'unione filettata forgiata in acciaio inossidabile viene utilizzata negli oleodotti e nei gasdotti
Usi dell'unione filettata forgiata nell'industria chimica
Usi dell'unione filettata in acciaio legato negli impianti idraulici
Usi dell'unione avvitata forgiata nel riscaldamento
Usi dell'unione forgiata filettata nei sistemi di approvvigionamento idrico
ANSI B16.11 L'unione filettata forgiata utilizza nelle centrali elettriche
Usi dell'unione filettata nell'industria della carta e della pasta di legno
Usi dell'unione avvitata forgiata in applicazioni per uso generale
Usi dell'unione filettata forgiata nell'industria della fabbricazione
Usi dell'unione avvitata forgiata nell'industria di trasformazione alimentare
L'unione filettata forgiata viene utilizzata nei tubi strutturali
