Boccola filettata/avvitata
Liaocheng Shenghao Prodotti metallici Co., LTD.mostra coerenza nella qualità e servizi aggiuntivi forniti ai clienti durante la produzione di boccole filettate/avvitate.Usano materie prime di alta qualità e applicano prezzi ragionevoli in modo che ogni cliente possa usufruire dei propri prodotti.Le boccole avvitate in acciaio inossidabile sono raccordi in cui la filettatura esterna è più grande della filettatura interna.Ciò consente di collegare due tubi di diverse dimensioni.Può essere utilizzato per ridurre i raccordi filettati.Queste boccole filettate forgiate ANSI B16.11 possono essere utilizzate in vari settori applicativi come petrolio, benzina, macchinari idraulici, fertilizzazione o lavorazione chimica.Una delle caratteristiche principali delle boccole filettate è che sono permanentemente a prova di perdite.Questi raccordi sono facili da installare e resistenti alla corrosione.Hanno prestazioni elevate e forniscono servizi di lunga durata.Boccole filettate/avvitate prodotte da Liaocheng Shenghao Metal Products Co., LTD.sono progettati in conformità agli standard internazionali.Questa azienda offre il servizio di consegna più rapido tra gli altri tipi di servizi che soddisfano il cliente.
Standard boccola filettata ANSI/ASME B16.11
| Dimensioni | ASME 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799 |
| Misurare | DA 1/8″ NB A 4″ NB |
| Classe | 3000 LIBBRE, 6000 LIBBRE, 9000 LIBBRE |
| Tipo | Filettati (S/W) e VITE (SCRD) – NPT, BSP, BSPT |
| Modulo | Boccola filettata, boccola a testa esagonale, boccola di riduzione |
| Servizi a valore aggiunto: | Zincatura a caldo, rivestimento epossidico e FBE, elettrolucidatura, sabbiatura, filettatura, saldatura |
| Gradi di produzione: | Acciaio inossidabile, acciaio legato, duplex, leghe di nichel, acciaio a bassa temperatura, acciaio al carbonio, cupro-nichel |
Dimensioni boccola a testa esagonale filettata ASME B16.11 Standard
| COME ME: | ASME 16.11, MSS SP-79, MSS SP-95, 83, 95, 97, BS 3799 |
| DIN: | DIN2605, DIN2615, DIN2616, DIN2617, DIN28011 |
| IT: | EN10253-1, EN10253-2 |
Materiale boccola filettata ASME B16.11
Boccola filettata forgiata in acciaio inossidabile ASME B16.11:
ASTM A182 F304, F304L, F306, F316L, F304H, F309S, F309H, F310S, F310H, F316TI, F316H, F316LN, F317, F317L, F321, F321H, F11, F22, F91, F347, F347H, F904L, ASTM A312/A403 TP304, TP304L, TP316, TP316L
Boccola esagonale filettata forgiata forgiata ASME B16.11 in acciaio duplex e super duplex:
ASTM A 182 – F 51, F53, F55 S 31803, S 32205, S 32550, S 32750, S 32760, S 32950.
Boccola di riduzione filettata forgiata ASME B16.11 in acciaio al carbonio:
ASTM/ ASME A 105, ASTM/ ASME A 350 LF 2, ASTM/ ASME A 53 GR.A e B, ASTM A 106 GR.A, B e C. API 5L GR.B, API 5L X 42, X 46, X 52, X 60, X 65 e X 70. ASTM/ASME A 691 GR A, B e C
Boccola per tubo filettata forgiata in acciaio legato ASME B16.11:
ASTM / ASME A 182, ASTM / ASME A 335, ASTM / ASME A 234 GR P 1, P 5, P 9, P 11, P 12, P 22, P 23, P 91, ASTM / ASME A 691 GR 1 CR , 1 1/4 CR, 2 1/4 CR, 5 CR, 9CR, 91
Boccola esagonale filettata forgiata in acciaio legato al rame ASME B16.11: ASTM / ASME SB 111 UNS NO.C 10100, C 10200, C 10300, C 10800, C 12000, C 12200, C 70600 C 71500, ASTM / ASME SB 466 UNS NO.C 70600 ( CU -NI- 90/10) , C 71500 ( CU -NI- 70/30)
Boccola a testa esagonale forgiata filettata ASME B16.11 in lega di nichel:
ASTM / ASME SB 336, ASTM / ASME SB 564 / 160 / 163 / 472, UNS 2200 (NICKEL 200), UNS 2201 (NICKEL 201), UNS 4400 (MONEL 400), UNS 8020 (LEGA 20/20 CB 3), UNS 8825 INCONEL (825) , UNS 6600 (INCONEL 600 ) , UNS 6601 (INCONEL 601) , UNS 6625 (INCONEL 625) , UNS 10276 (HASTELLOY C 276)
DIMENSIONI BOCCOLA FILETTATA ANSI/ASME B16.11

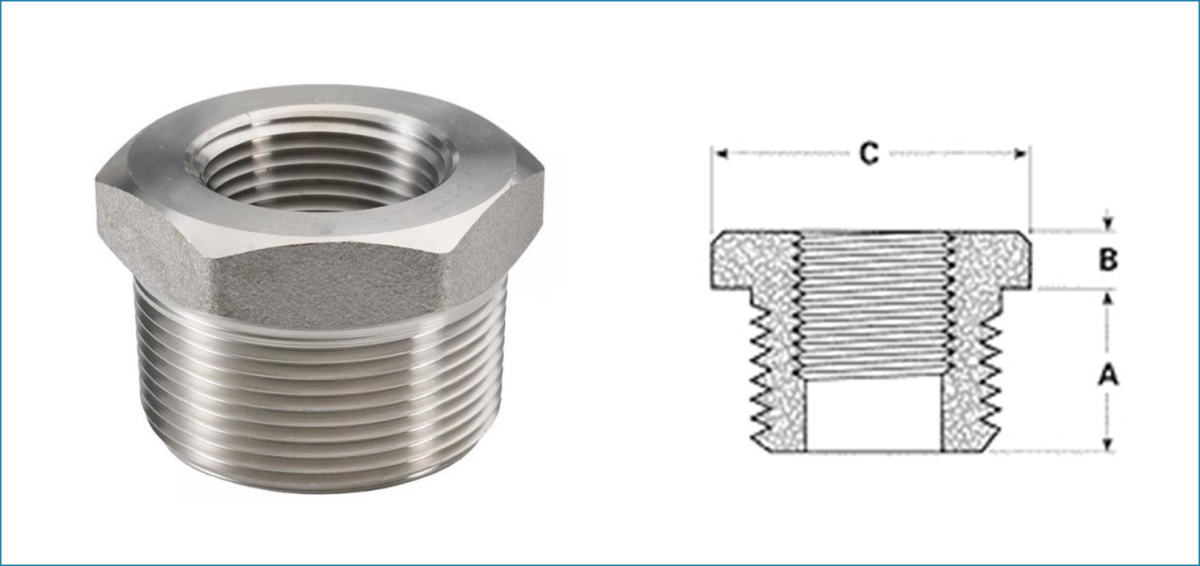

Dimensioni della boccola di riduzione filettata
| DIMENSIONI BOCCOLA FILETTATA (BS 3799) (In mm) | ||||
| Nominale | Lunghezza | |||
| Tappi e boccole esagonali | ||||
| Larghezza appartamenti | Altezza esadecimale (min.) | |||
| Boccola | Tappo | |||
| 1/8" | 9.7 | 11.2 | – | 6.4 |
| 1/4" | 11.2 | 15.7 | 3.0 | 6.4 |
| 3/8" | 12.7 | 17.5 | 4.1 | 7.9 |
| 1/2" | 14.2 | 22.4 | 4.8 | 7.9 |
| 3/4" | 15.7 | 26.9 | 5.6 | 9.7 |
| 1" | 19.1 | 35.1 | 6.4 | 9.7 |
| 1-1/4" | 20.6 | 44.5 | 7.1 | 14.2 |
| 1-1/2" | 20.6 | 50,8 | 7.9 | 15.7 |
| 2" | 22.4 | 63,5 | 8.6 | 17.5 |
| 2-2/2" | 26.9 | 76.2 | 9.7 | 19.1 |
| 3" | 28.4 | 88,9 | 10.4 | 20.6 |
| 4" | 31.8 | 117.3 | 12.7 | 25.4 |

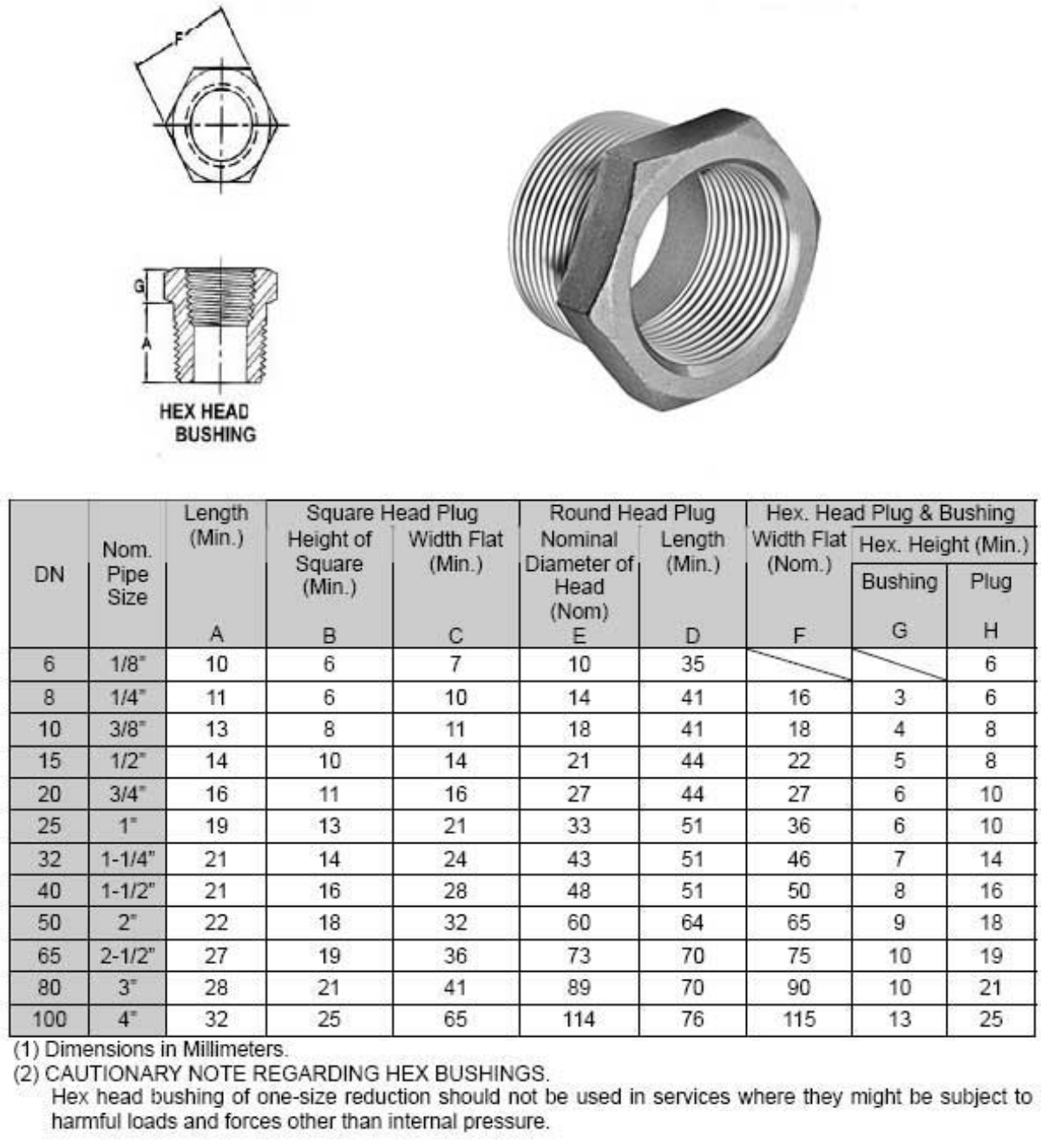

Dimensioni della boccola a testa esagonale filettata
Tabella delle dimensioni della boccola filettata ASME B16.11
Dimensioni boccola a testa esagonale filettata ASME B16.11 – da 1/2 a 4 pollici
| NPS | Lunghezza minima | Altezza esadecimale minima | Nominale |
| 1/2 | 14 | 5 | 22 |
| 3/4 | 16 | 6 | 27 |
| 1 | 19 | 6 | 35 |
| 1.1/4 | 21 | 7 | 44.5 |
| 1,1/2 | 21 | 8 | 51 |
| 2 | 22 | 9 | 63,5 |
| 2.1/2 | 27 | 10 | 76 |
| 3 | 28 | 10 | 89 |
| 4 | 32 | 13 | 117,5 |
| NPS | Lunghezza minima | Altezza esadecimale minima | Nominale |
Applicazione del nipplo per tubo filettato/avvitato forgiato
I nippli per tubi filettati ASME B16.11 sono noti per offrire prestazioni eccezionali e sono generalmente sviluppati
per soddisfare le richieste.Offriamo un'ampia gamma di nippli per tubi avvitati forgiati attraverso una rete mondiale
delle filiali di custodia.Questi nippli filettati forgiati vengono utilizzati in vari settori come:
Nipplo filettato forgiato in acciaio inossidabile utilizzato in oleodotti e gasdotti
Usi del nipplo filettato forgiato nell'industria chimica
I nippli per tubi filettati in acciaio legato vengono utilizzati negli impianti idraulici
Usi del nipplo per tubo avvitato forgiato nel riscaldamento
Usi del nipplo per tubi forgiati filettati nei sistemi di approvvigionamento idrico
ANSI B16.11 Nipplo per tubo filettato forgiato utilizzato nelle centrali elettriche
Usi dei nippli filettati nell'industria della carta e della pasta di legno
I nippli per tubi avvitati forgiati vengono utilizzati in applicazioni per uso generale
Usi del nipplo per tubi filettati forgiati nell'industria della fabbricazione
Usi del nipplo avvitato forgiato nell'industria di trasformazione alimentare
I nippli filettati forgiati vengono utilizzati nei tubi strutturali
